짭수냉 그래픽카드 만들기, 1080ti 그래픽카드 업그레이드 개조 하는 방법. 쿨러교체.
How to make a water-cooled graphics card, upgrade a 1080ti. cooler replacement.
내 글을 내가 가지고 왔습니다. 내돈내산.
출처:https://itrum.tistory.com/288
그래픽카드 쿨러 업그레이드, 일체형 수냉식 쿨러 교체 방법, graphics card disassembly, 그래픽카드 온
그래픽카드 온도를 낮추는 방법입니다. 발열을 잡기위해 수냉식으로 바꿨어요. 그래픽 카드의 공냉식 쿨러를 일체형 수냉식 쿨러로 교체하였습니다. 파운더스 에디션을 그냥 사용하였을 때는
itrum.tistory.com
1080ti가 출시되자마자 빨리 사고 싶은 마음에, 멍청하게 파운더스 에디션(Founders Edition)을 사버렸어요.
파운더스 에디션(Founders Edition)은 발열을 잡는 공냉식 쿨러가 너무 약해요.
그래픽카드 온도를 낮추는 방법입니다. 발열을 잡기위해 수냉식으로 바꿨어요. 그래픽 카드의 공냉식 쿨러를 일체형 수냉식 쿨러로 교체하였습니다.
파운더스 에디션을 그냥 사용하였을 때는 그래픽카드 온도가 80도를 넘어갔었어요. 80~90도가 넘어가면서부터는 게임이 끊겨요. 게임이 버벅이다가 컴퓨터가 꺼져버렸어요.
게임이 렉걸리면서 꺼질때는 그래픽카드 온도를 확인해보세요.
일체형 수냉식 쿨러로 교체 후에는 그래픽카드 온도를 50도 대로 낮췄습니다.
(모델명: GTX1080 Ti Founders Edition + EVGA HYBRID ALL-IN-ONE GTX 1080)
그래픽카드 분해를 위해서 미세드라이버 세트가 필요합니다.
2017.11.11 - [문화 생활/사용후기] - 정밀 미세 드라이버 세트 후기
정밀 미세 드라이버 세트 후기
정밀 드라이버 샀습니다. 정밀 드라이버, 마인츠 정밀 드라이버 세트 아이폰 시계 별 안경 손목시계 수리 공구 십자 일바 드라이버 스마트폰수리공구 다양한 문양 및 초소형볼트를 위한 올인원
rumbing.tistory.com
'그래픽카드 + 일체형 수냉식 쿨러(짭수: EVGA HYBRID : 워터블록(펌프) + 라디에이터 그릴 + 쿨링팬)'
그래픽카드 모델명: GTX1080 Ti Founders Edition.
미세 드라이버로 그래픽카드 등쪽의 판을 해체 합니다.
그래픽 카트 옆부분에 나사가 있는지 꼭 확인합니다.
그래픽 카드의 성능이 좋은 제품일 수록 곳곳에 나사가 많이 있어요. 잘 확인해야 합니다.
그래픽카드의 '보드'와 '케이스'를 당겨서 분해합니다.
쿨러 단자가 연결되어 있기 때문에 조심해서 해체합니다.
그래픽카드 기판에서 'led / 쿨링팬' 단자를 해체합니다.
영상으로 확인할 수 있습니다.
그래픽카드 케이스를 해체(분해) 합니다.
GTX1080 Ti Founders Edition(파운더스 에디션)에는 케이스 안에 방열판이 있어요(붉은원).
방열판이 칩셋의 뜨거운 열을 받아서 열을 분산 시켜 줍니다.
그리고 쿨링팬이 그 방열판을 식혀주면서, 그래픽 카드의 열을 식혀주는 공냉식 입니다.
방열판을 분해하면 엔비디아 '그래픽카드 메인 칩셋(GPU)'이 등장합니다.
'그래픽카드 메인 칩셋(GPU)'이 컴퓨터의 cpu라고 이해하면 됩니다.
하지만 GPU는 cpu처럼 그래픽카드 기판(보드)에서 분리 되진 않습니다.
그래픽 카드 기판에 붙은 케이스를 모두 제거해 줍니다.
GTX1080 Ti Founders Edition(파운더스 에디션)에 붙은 공냉식 쿨링팬은 작고 힘이 약해요.
이 약한 쿨링팬 때문에 발열이 굉장히 심합니다.
그래픽카드 칩셋의 서멀 컴파운드(서멀구리스)를 닦아 줍니다.
마른 휴지로 열심히 비벼주면 서멀 컴파운드(서멀구리스)를 잘 닦아 낼 수 있어요.
칩셋에서 번쩍 번쩍 빛이 납니다.
그래픽카드 기판에 붙는 쇠 붙이의 서멀패드를 잘 확인합니다.
서멀패드는 잘 떨어져요. 잃어버리면 가슴아파요.
케이스 커버를 잘 분해서 , 필요한 쇠판만 붙여서 조립했습니다.
출처:https://itrum.tistory.com/288
그래픽카드 쿨러 업그레이드, 일체형 수냉식 쿨러 교체 방법, graphics card disassembly, 그래픽카드 온
그래픽카드 온도를 낮추는 방법입니다. 발열을 잡기위해 수냉식으로 바꿨어요. 그래픽 카드의 공냉식 쿨러를 일체형 수냉식 쿨러로 교체하였습니다. 파운더스 에디션을 그냥 사용하였을 때는
itrum.tistory.com
자세한 정보는 위 블로그를 확인해주세요.
짭 수냉 쿨러 제품 : EVGA HYBRID ALL-IN-ONE GTX 1080.
워터블럭 펌프를 그래픽 칩셋(GPU)에 붙여서 결합합니다.
이때 워터블록과 gpu 사이에 써멀컴파운드(서멀구리스)가 발라져 있어야 합니다.
써멀컴파운드가 발라져 있지 않다면, 직접 도포(발라)하면 돼요.
그래픽카드 쇠 판에 단자 연결하는 부분이 있습니다.
이곳에 짭수 워터블럭(펌프)을 연결해 줍니다.
그리고 분해 역순으로 등부분의 쇠판을 결합해주면
그래픽카드에 수냉쿨러(짭수) 결합이 완성됩니다.
'그래픽카드 + 짭수 수냉식 쿨러 ' 업그레이드 결합은 2017 년도 연말의 일입니다.
2021, 2022년도까지 아직도 아주 잘 사용하고 있습니다.

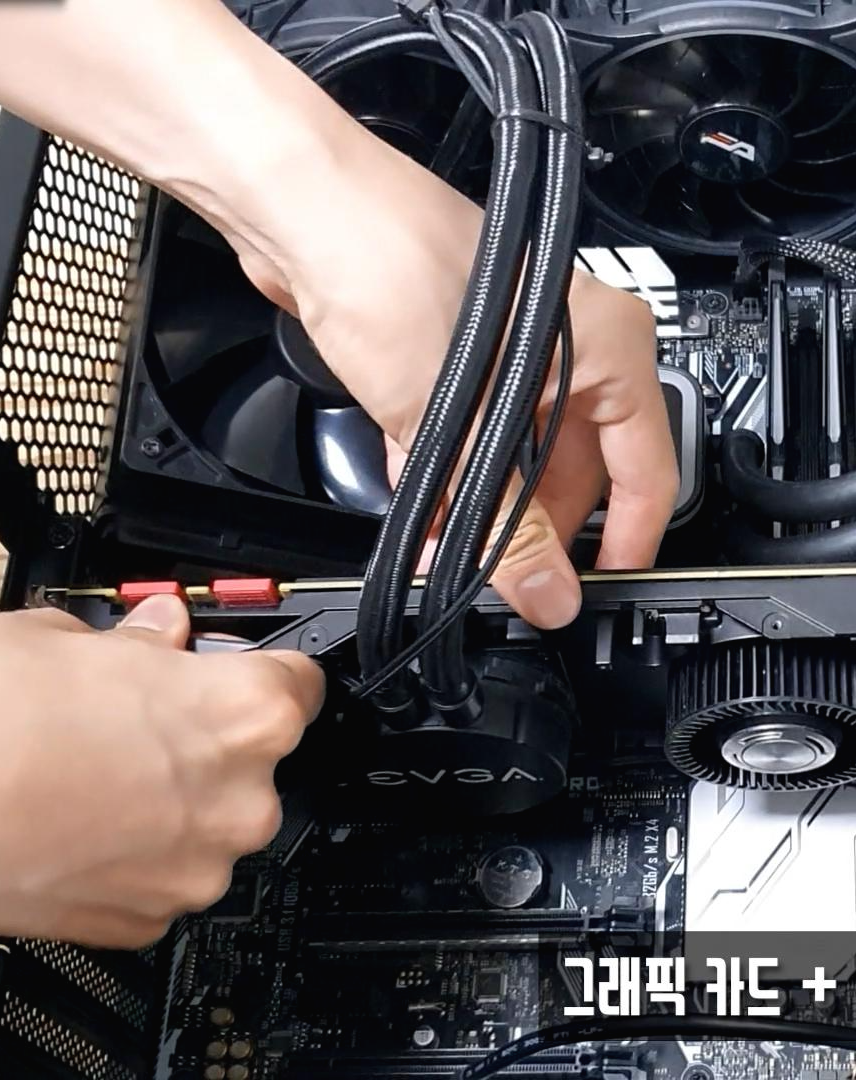

짭수로 업그레이드한 그래픽카드를 메인보드에 결합하고, 파워 연결하고, 라디에이터 그릴을 본체에 결합하면 끝납니다.
짭 수냉쿨러 그래픽카드를 오랜 시간 사용해서 그런건지, 온도가 조금 씩 상승하고 있어요.
그래서 케이스 밖으로 쿨링 팬을 추가로 부착해서 사용하고 있습니다.
케이스 밖으로 쿨링팬을 추가해서 '←팬 + 라디에이터 + ←팬'의 구조가 되게 만들었어요.
그래픽 쿨러 교체 cooler replacement 성공입니다.
